Как работает мультилифт: путь контейнера от захвата до разгрузки

Мультилифт перевозит сменный кузов вместе с грузом. На объекте машина может оставить контейнер, а затем вернуться за ним или забрать другой. Чтобы понять, как работает мультилифт, удобно проследить один цикл: от стоящего на площадке кузова до его размещения на автомобиле и последующей разгрузки.

Речь пойдёт о принципе работы крюкового погрузчика. Это поможет разобраться в предложениях поставщиков и сформулировать свою задачу. Порядок управления, допустимые нагрузки и условия выполнения операций определяет руководство конкретной установки.[1]

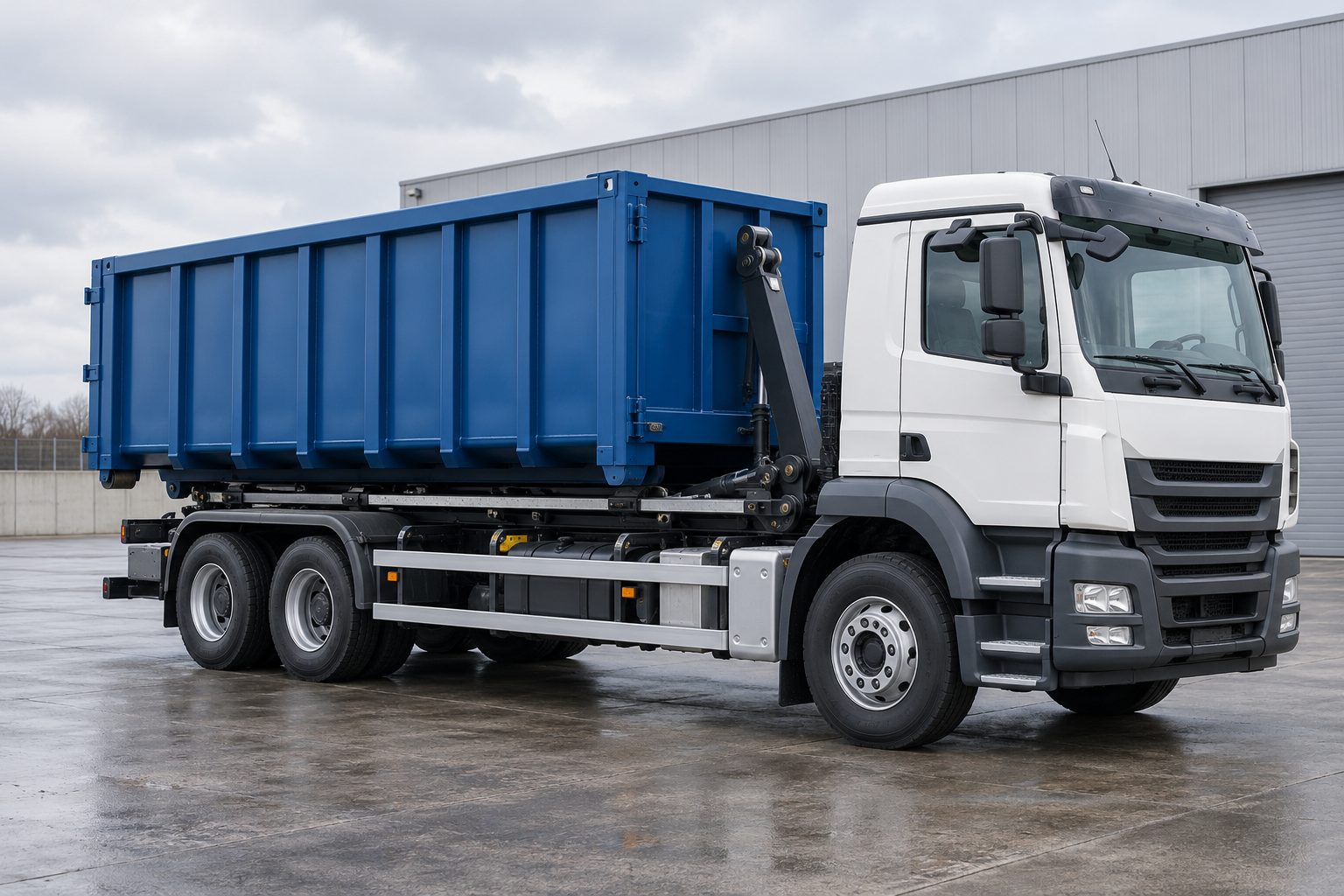

Иллюстрация принципа работы. Показана не конкретная модель.

Три части одной системы

Шасси — это автомобильная основа: рама, двигатель, колёса и другие узлы, благодаря которым машина движется и несёт оборудование. Крюковая установка отвечает за перемещение сменного кузова. Контейнер служит ёмкостью для груза и имеет элементы, через которые взаимодействует с погрузчиком.

В рабочем цикле участвуют все три части. Установка должна подходить к шасси, а контейнер — к установке. Совпадения названия или объёма кузова недостаточно: важны его геометрия, места захвата и опоры, собственная масса и масса содержимого. Поэтому вопрос «поднимет ли крюк?» решает только часть задачи.

Что происходит с контейнером

Подъезд и подготовка

В начале цикла автомобиль и контейнер должны занять предусмотренное для погрузки взаимное положение. Нужно место не только для машины, но и для перемещающегося кузова. Его путь во время подъёма отличается от габаритов уже загруженного автомобиля.

Поэтому при подборе техники полезно показать поставщику саму площадку: въезд, покрытие, уклон, расположение зданий и препятствий над рабочей зоной. Фотография свободного места без размеров мало говорит о возможности выполнить операцию. Условия установки машины и требования к основанию уточняют по документации оборудования.

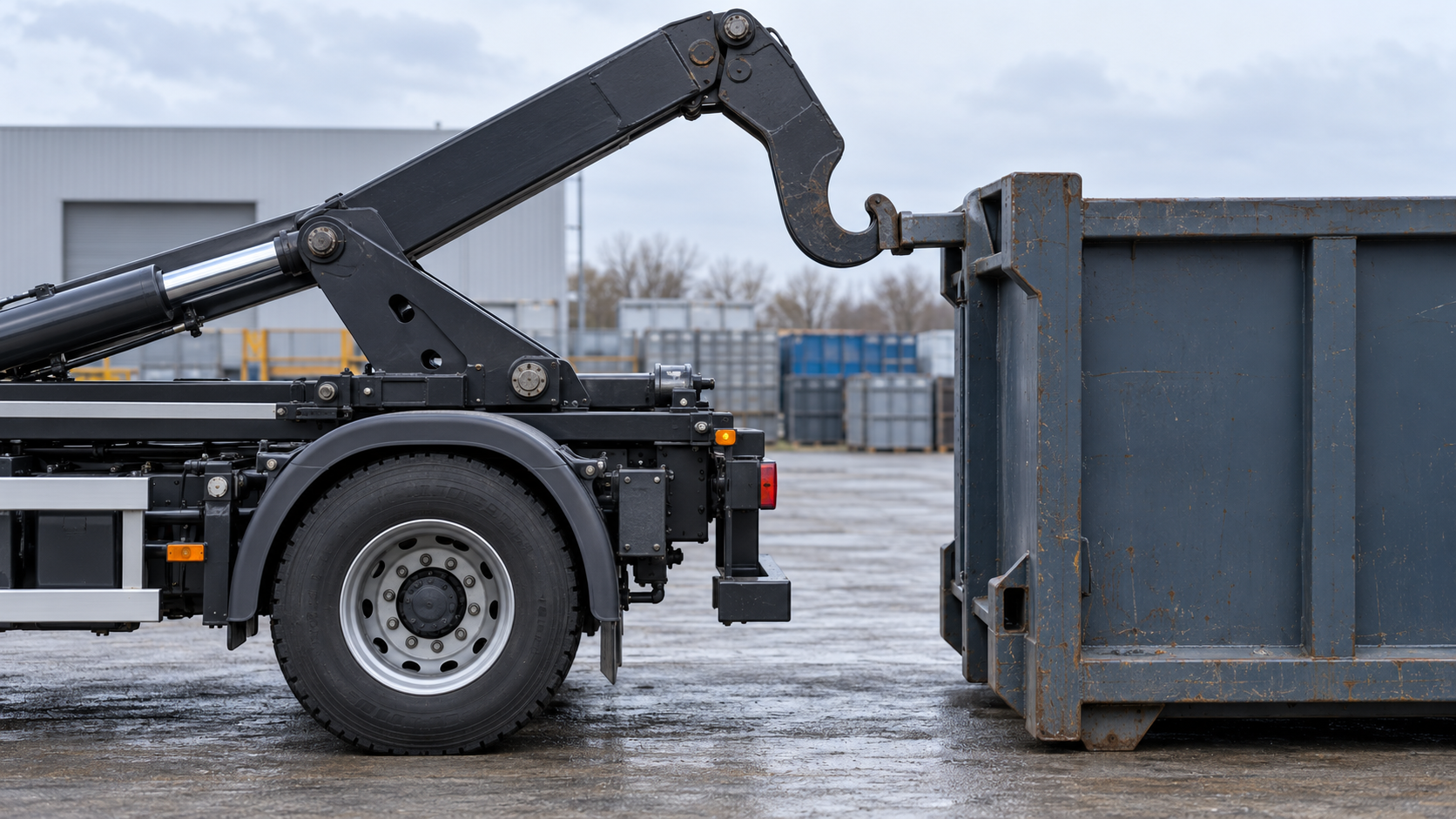

Захват

Крюк соединяется с предназначенным для него элементом контейнера. Через это соединение установка передаёт усилие кузову. Контейнер не становится совместимым с машиной только потому, что крюк удалось подвести к точке захвата: нужно подтвердить соответствие всей конструкции.

Подъём и размещение на автомобиле

При работе механизма передняя часть контейнера поднимается, а кузов перемещается к автомобилю и занимает транспортное положение. Направление движения задают конструкция установки и опорные элементы. Это не свободный подъём груза на стреле: кузов проходит определённую траекторию относительно рамы.

Для закупщика здесь важен практический вывод: проверьте не только размеры контейнера на машине, но и пространство, которое требуется при его перемещении. Низкий навес может не мешать проезду автомобиля и одновременно ограничивать работу с кузовом.

Фиксация и перевозка

После размещения контейнер закрепляют штатными средствами. Захват при погрузке и удержание во время движения выполняют разные задачи. Нельзя считать сам факт нахождения кузова на раме подтверждением готовности к поездке.

Перед рейсом имеют значение масса всей машины, нагрузки на оси и размещение содержимого. Предельное усилие установки не равно массе груза, которую автомобиль может перевозить. В расчёт входят также сама установка, сменный кузов и остальная комплектация.

Выгрузка содержимого и снятие кузова

Здесь часто смешивают две операции. Снять контейнер — значит оставить его целиком на площадке. Выгрузить содержимое — значит освободить кузов от груза. Для некоторых сочетаний установки и контейнера предусмотрена самосвальная разгрузка, но такую возможность нельзя автоматически приписывать любой комплектации.

При снятии кузов возвращается с автомобиля на подготовленное место. При выгрузке содержимого используют предусмотренный конструкцией режим и оснащение контейнера. Уточнять нужно обе задачи: где оставлять пустую тару и как освобождать заполненную. Ответ влияет на выбор оборудования ещё до покупки.

Иллюстрация принципа работы. Показана не конкретная модель.

Какие параметры относятся к каждому этапу

Следующая таблица поможет составить запрос поставщику. Она не заменяет порядок действий оператора и не задаёт общих для всех машин предельных значений.

После такого разбора проще сравнивать модели мультилифтов и крюковых погрузчиков: вы будете смотреть на возможности конкретной связки, а не только на крупную цифру в названии. В каталоге «АвтоСистемы» представлены разные исполнения; подходящий вариант стоит обсуждать с данными о кузове и рабочей площадке.

Иллюстрация принципа работы. Показана не конкретная модель.

Почему один цикл не даёт ответа на все вопросы

Две машины могут выполнять похожие движения, но работать с разными кузовами и нагрузками. Отличаться могут конструкция механизма, диапазон размеров контейнеров, средства крепления и органы управления. Поэтому скорость работы или удобство одного автомобиля нельзя переносить на весь класс техники.

Содержимое контейнера тоже меняет задачу. Большой объём лёгкого груза и такой же объём тяжёлого материала создают разную нагрузку. Объём показывает, сколько места есть внутри, а масса — сколько весит контейнер с содержимым. Эти величины нужно проверять отдельно.

Если ещё не выбрана сама система вывоза, полезно отдельно разобраться, чем различаются схемы с бункеровозом, мусоровозом и мультилифтом. Это следующий уровень выбора: там сравнивают организацию работы, а здесь — движение сменного кузова.

Что подготовить для разговора о комплектации

Не обязательно сразу знать марку установки. Сначала соберите описание задачи, которое можно проверить:

• тип груза и сведения о его фактической массе;

• размеры, собственную массу и чертёж имеющегося контейнера;

• данные автомобиля, если оборудование выбирается для готового шасси;

• фотографии и размеры мест погрузки и выгрузки;

• требуемые операции: снятие кузова, перевозка, разгрузка содержимого;

• условия маршрута и ограничения подъезда к объектам.

Отдельно обозначьте, какие сведения подтверждены документами, а какие пока оценочные. Например, массу заполненного контейнера лучше не заменять предположением «обычно он неполный». Поставщику нужно понимать пределы задачи и то, какие данные ещё предстоит получить.

Частые вопросы

Может ли мультилифт работать с любым сменным кузовом?

Нет. Возможность работы определяется соответствием контейнера конкретной установке и автомобилю. Даже одинаковый внешний объём не подтверждает совпадение захвата, опорных размеров и допустимой массы.

Контейнер обязательно нужно снимать для выгрузки?

Это зависит от задачи и конструкции. Если предусмотрена самосвальная разгрузка, содержимое можно выгружать соответствующим способом. Если контейнер оставляют для накопления груза, его снимают целиком. Нужный сценарий согласуют заранее.

Можно ли оценить производительность только по времени подъёма?

Нет. Полный рабочий цикл включает подъезд, подготовку, захват, размещение, крепление, перевозку и действия в точке назначения. Время отдельного движения не показывает, сколько рейсов удастся выполнить на реальном маршруте.

Что важнее всего проверить перед выбором?

Соответствие трёх частей: шасси, крюковой установки и контейнера. Когда известны их ограничения и условия площадки, принцип работы превращается в понятную схему конкретной задачи.

Сноска

[1] Здесь описана общая логика крюковой погрузки. Допустимые условия, режимы разгрузки, управление и проверки перед движением берут из руководств выбранного оборудования и автомобиля. Ассортимент проекта представлен в каталоге мультилифтов; наличие и характеристики конкретного исполнения уточняют при подборе.
