Как работает портальный бункеровоз: захват и перевозка сменного контейнера

Портальный бункеровоз забирает с площадки контейнер вместе с содержимым и перевозит его на автомобиле. На месте может остаться другой бункер для дальнейшего накопления отходов. Внешне операция выглядит просто: механизм поднимает ёмкость и ставит её на машину. Но за этим движением стоят требования к контейнеру, шасси и рабочему пространству.

Разберём, как работает бункеровоз, на уровне принципа. Это поможет понять предложения поставщиков и подготовить вопросы о комплектации. Последовательность команд, условия установки машины и ограничения для оператора определяются руководством конкретного оборудования.[1]

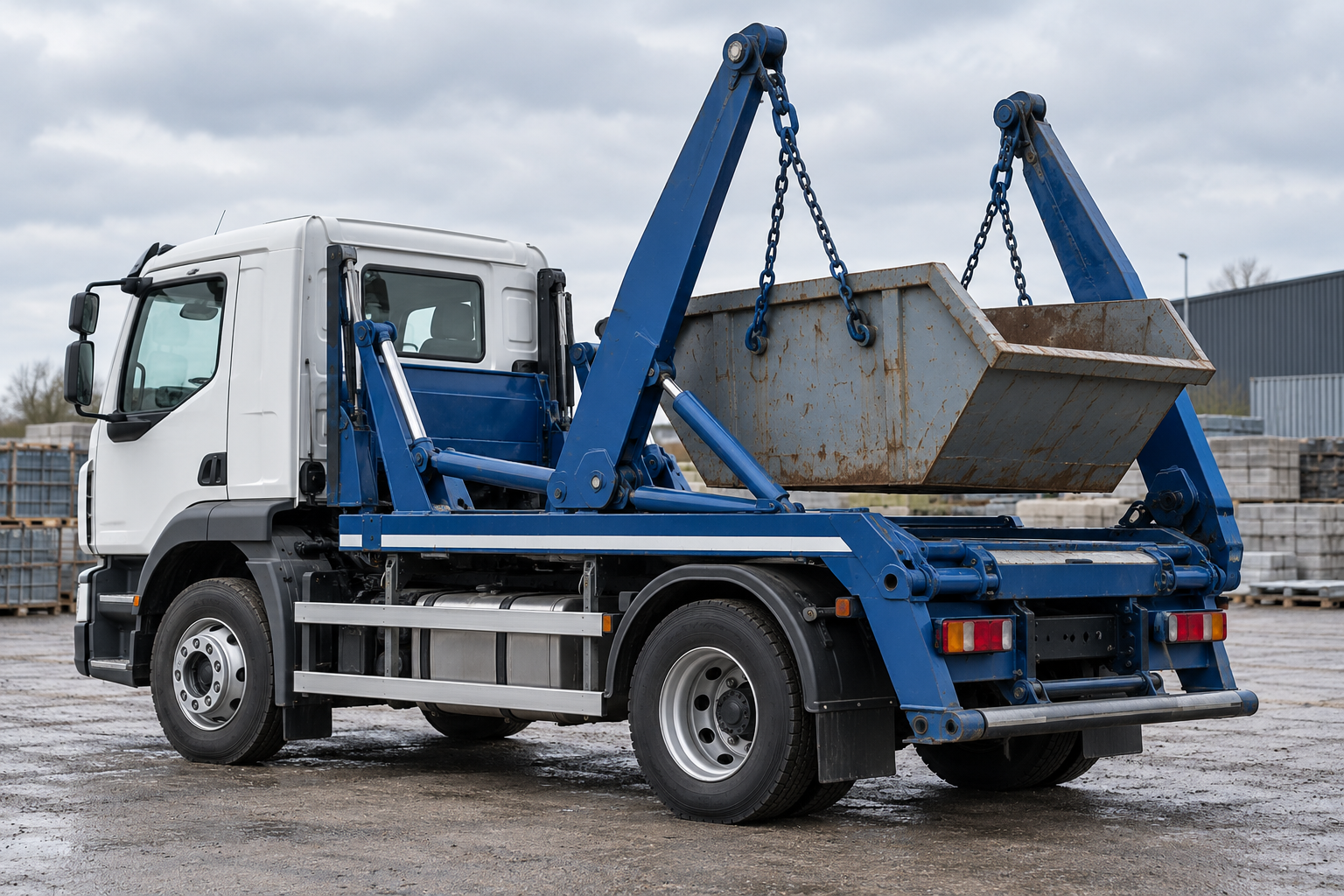

Иллюстрация принципа работы. Показана не конкретная модель.

Для чего нужен сменный бункер

Сменный контейнер отделяет накопление груза от его перевозки. Ёмкость остаётся на объекте, пока в неё загружают материал, а автомобиль выполняет другие рейсы. Когда приходит время вывоза, машина забирает бункер целиком.

Такой способ отличается от работы мусоровоза, который опорожняет небольшие контейнеры в свой кузов и оставляет их на площадке. У бункеровоза вместе с отходами уезжает сама тара. Поэтому её совместимость с погрузочным оборудованием важна не меньше, чем объём.

Какие узлы участвуют в погрузке

Основу составляет автомобильное шасси. На нём размещены погрузочная установка и площадка для перевозки контейнера. Портальный механизм поднимает бункер с помощью предназначенных для этого элементов подвеса и захвата. В распространённой схеме используются цепи, соединяемые с предусмотренными точками контейнера.

Усилие создаёт гидравлический привод: рабочая жидкость передаёт давление к цилиндрам, которые перемещают механизм. Конструкция стрел, опор и управления зависит от исполнения. Средства крепления удерживают контейнер в транспортном положении; их нельзя подменять произвольно выбранными приспособлениями.

Например, в карточке бункеровоза АС-4S на шасси Mitsubishi Fuso Canter указаны портальная установка МСВТ-6, гидравлические опоры и электрический пульт в кабине.[2] Это описание одной модели. Оно не означает, что все бункеровозы из каталога имеют одинаковое управление или оснащение.

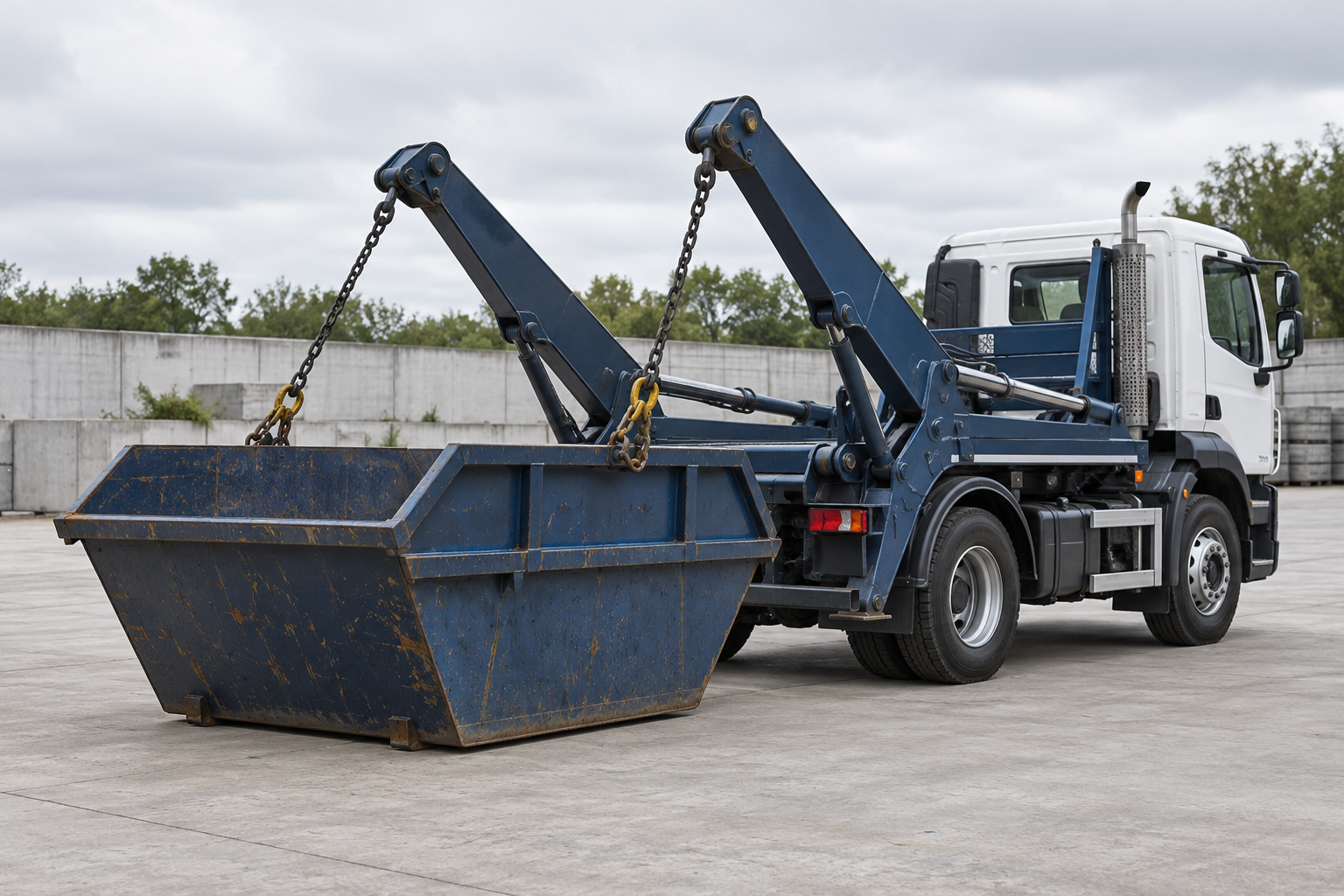

Иллюстрация принципа работы. Показана не конкретная модель.

Рабочий цикл по этапам

Подготовка места

Прежде чем обсуждать сам подъём, нужно понять, где будет стоять автомобиль и как он подъедет к контейнеру. Для работы требуется зона движения механизма и бункера. Её нельзя оценить только по размерам машины в транспортном положении.

В запросе поставщику полезно показать ширину проезда, расположение контейнера, покрытие, уклон и препятствия сверху. Если предусмотрены выносные опоры, отдельно уточняют пространство и требования к основанию для них. Наличие свободного места на фотографии ещё не подтверждает пригодность площадки.

Захват контейнера

Погрузчик соединяется с предназначенными для подъёма элементами бункера. Форма контейнера, расположение точек подвеса и допустимая масса должны соответствовать требованиям установки. Сходный внешний вид двух ёмкостей не гарантирует взаимозаменяемость.

Подъём и размещение

Портальный механизм поднимает бункер и переносит его на транспортную площадку автомобиля. В отличие от крюковой системы, где кузов перемещается вдоль установки, здесь принцип основан на подъёме контейнера портальным устройством.

Крепление и перевозка

После размещения бункер закрепляют предусмотренными средствами. Подвес для подъёма и крепление для поездки решают разные задачи. Готовность к движению подтверждают проверками, которые установлены для конкретной машины.

Масса груза должна укладываться в ограничения не только погрузчика, но и автомобиля. При оценке учитывают массу пустого контейнера, установленного оборудования и распределение нагрузки по осям. Нельзя выбирать загрузку по одному лишь объёму бункера.

Снятие и освобождение бункера

В точке назначения контейнер снимают либо освобождают от содержимого способом, предусмотренным его конструкцией и оборудованием машины. Это разные операции. Снятие оставляет на площадке всю ёмкость, а выгрузка освобождает её от материала.

Что проверить у контейнера и шасси

При подборе полезно собрать данные в одном списке. Таблица показывает, зачем нужны основные сведения, но не задаёт готовую спецификацию машины.

С этими сведениями можно сравнить модели бункеровозов для нужного контейнера и шасси. Обсуждение будет предметнее, если поставщик увидит не только желаемый объём, но и чертёж ёмкости, её массу и условия работы.

Иллюстрация принципа работы. Показана не конкретная модель.

Почему кубометры не заменяют килограммы

Объём показывает внутреннее пространство контейнера. Он не говорит, сколько весит содержимое. Бункер с лёгкой упаковкой и такой же бункер с тяжёлым материалом могут выглядеть одинаково заполненными, но создавать разную нагрузку.

В карточке АС-4S приведены максимальный объём контейнера 8 м³ и грузоподъёмность погрузочного оборудования 6000 кг.[2] Эти характеристики относятся к разным сторонам задачи. Из них нельзя сделать вывод, что автомобиль может перевозить шесть тонн отходов в любом восьмикубовом бункере.

Для рейса нужно проверить всю массу машины и допустимые нагрузки. Собственная масса контейнера тоже занимает часть доступного запаса. Если фактический вес груза неизвестен, это пробел в исходных данных, который нужно закрыть, а не повод принять массу по внешнему виду.

Чем портальная схема отличается от крюковой

В обеих схемах автомобиль работает со сменной тарой, но способы её перемещения различаются. У портального бункеровоза контейнер поднимается погрузочным устройством через предусмотренный подвес. Крюковой погрузчик захватывает кузов и перемещает его вдоль установки на автомобиль.

Различия затрагивают геометрию контейнера, элементы соединения и рабочую зону. Поэтому нельзя считать один и тот же бункер подходящим для двух машин без отдельной проверки. Выбор зависит от существующей тары, площадок и требуемых операций.

Для выбора способа вывоза пригодится сравнение бункеровоза, мусоровоза и мультилифта: оно посвящено организации работы, а не устройству погрузчика.

Какие вопросы задать поставщику

Для первого разговора достаточно описания задачи и подтверждённых сведений о таре. Попросите пояснить:

• с какими контейнерами совместима предлагаемая установка;

• какие размеры и массы требуется проверить;

• какое пространство нужно для работы на вашей площадке;

• как контейнер закрепляется при перевозке;

• какие способы выгрузки предусмотрены;

• что входит в комплектацию и какие документы передаются с машиной.

Частые вопросы

Можно ли оставить бункер на объекте?

В этом и состоит смысл сменной тары: она может оставаться для накопления груза. Возможность размещения и последующего забора нужно проверить для конкретной площадки и контейнера.

Достаточно ли знать объём бункера?

Нет. Нужны также размеры, собственная масса, допустимая загрузка и сведения о точках захвата. Объём — только один параметр.

Все портальные бункеровозы работают одинаково?

Общий принцип похож, но конструкция, управление, опоры и ограничения различаются. Порядок работы берут из руководства своей модели.

Сноски

[1] Статья объясняет устройство для выбора техники. Она не заменяет обучение оператора и руководство изготовителя.

[2] Параметры примера приведены по карточке АС-4S, проверенной 22.10.2026. Карточка содержит оговорку о расчётном характере технических данных; характеристики конкретного автомобиля необходимо подтвердить при подборе.
